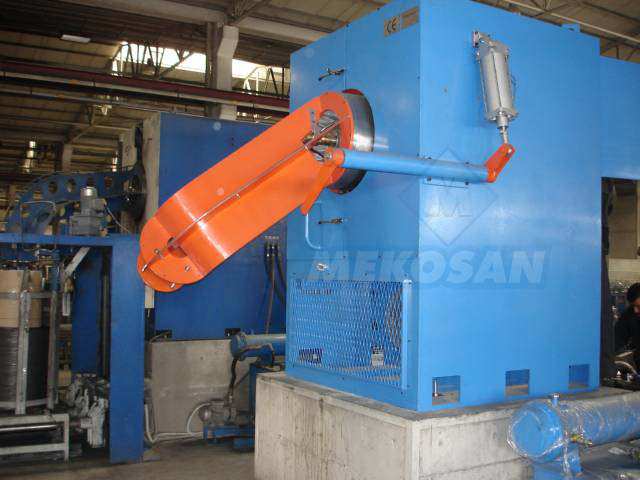

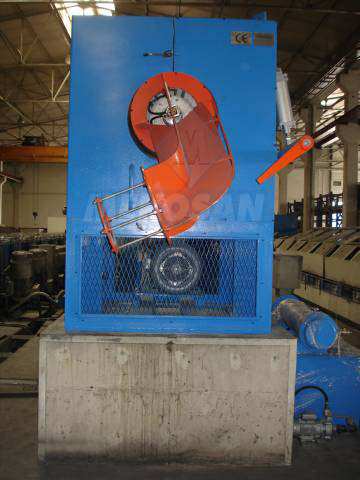

BOBINADORES ESTÀTICOS DE EIXO HORIZONTAL DE 500 MM - 650 MM PARA A RECOLHA DE ARAME EM SPIDERS
Os bobinadores estáticos possuem eixos horizontais, adequadas para a recolha de arame em (SPIDERS) com processamento ininterrupto.

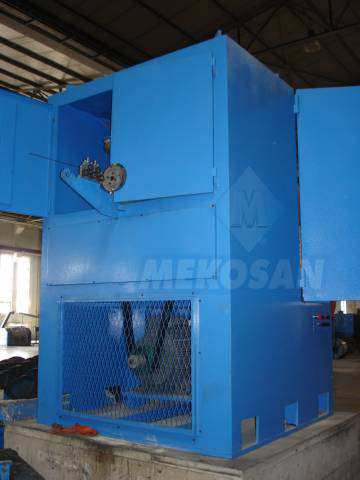

A estrutura do corpo da máquina é fabricado em chapa de aço soldada e garante um funcionamento isento de vibrações.
O cabrestante é fabricado de aço forjado e temperado por indução e a superfície de trefilação é revestida adicionalmente com carboneto de tungstênio.
O cabrestante e o suporte da fieira possuem um sistema de refrigeração a água.
A velocidade de enrolamento de até 25 m/s é efectuada em perfeita sincronização com a trefiladeira conectada.

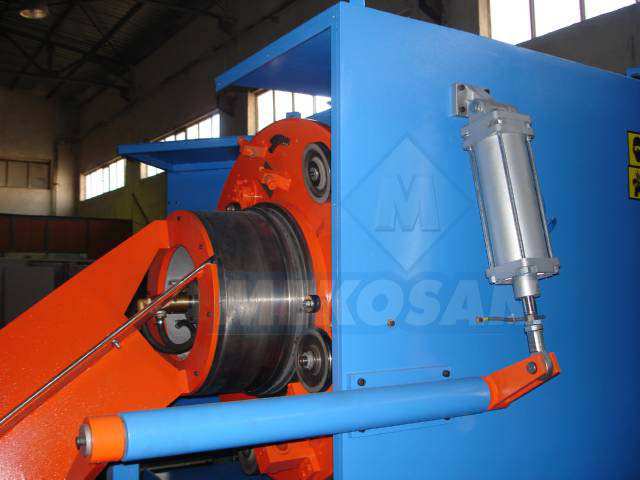

O sistema de frenagem integrado por um freio pneumático para fins de emergência, permite um controle de frenagem totalmente automático sem ruptura do arame em qualquer situação
Ele foi projetado para conter todos os elementos da bobina, incluindo o motor de acionamento e auxiliares elétricos
conectados a uma caixa de junção comum.

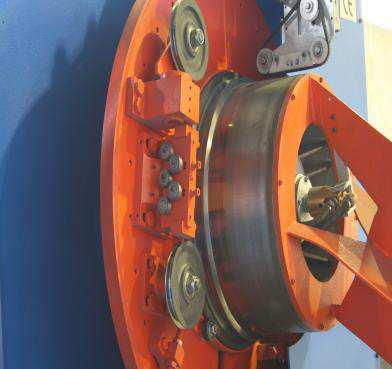

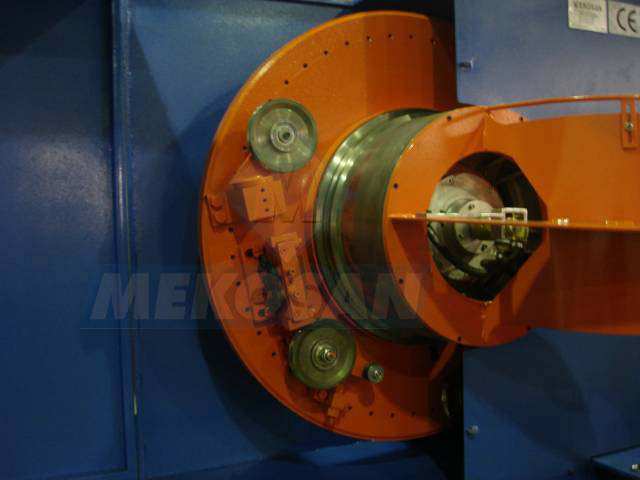

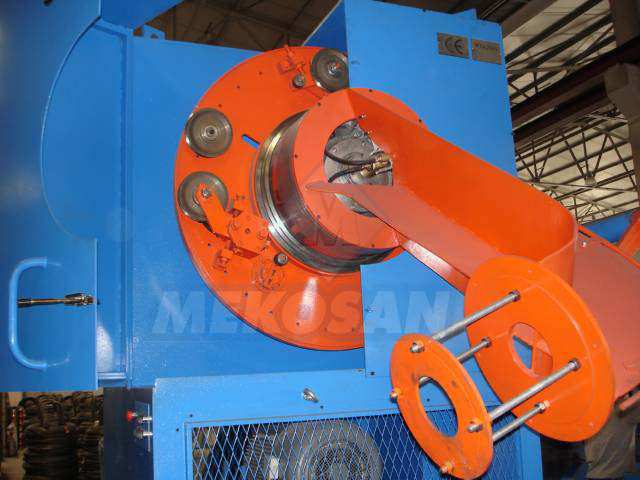

BLOCO DE BOBINAGEM / (CABRESTANTE DE TREFILAGEM)
O motor é sincronizado com a trefila, por meio do braço dançarino do ultimo bloco.
No lado de alimentação está instalada uma porta de proteção que deve ser aberta para a passagem do fio, bem como para o ajuste do
dispositivo de endireitamento e do porta-matriz de estiragem.
O bloco de enrolamento funciona livremente sobre rolamentos de esferas no eixo de enrolamento. O bloco de enrolamento é feito de ferro fundido de alta qualidade
com superfícies reforçadas e resistentes ao desgaste na área de dobra do fio. O braço guia do fio aparafusado ao bloco
de enrolamento é suportado pelo transportador.

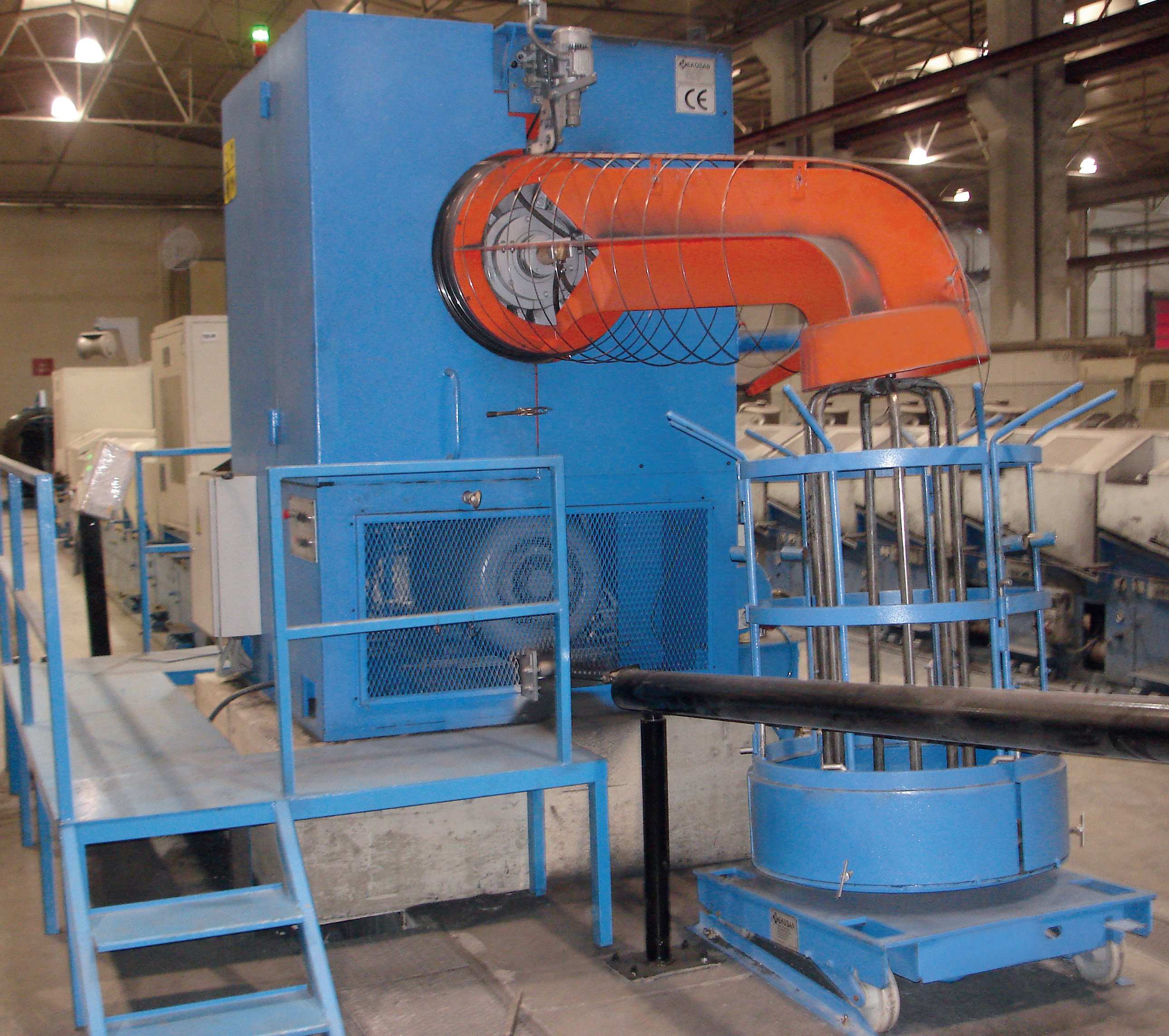

DISPOSITIVO DE DESCIDA DO ARAME NO CESTO ou (SPIDER)
Para conseguir um melhor assentamento no CESTO ou (SPIDER), o bobinador está equipada com um
dispositivo combinado de assentamento e abaixamento ou descida do arame.
O dispositivo de descida limita a altura de queda dos enrolamentos.
Se o transportador estiver vazio, os dedos coletores estarão na posição superior, logo na frente da extremidade do transportador
Se o transportador estiver totalmente cheio, os dedos coletores abaixam automaticamente e deixam o transportador ligeiramente livre para posterior coleta.

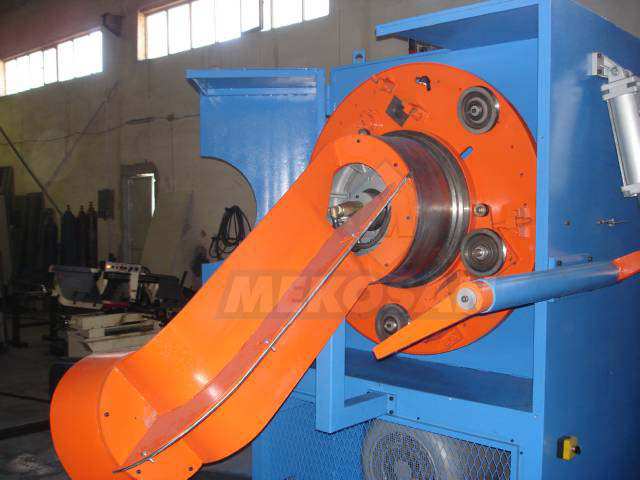

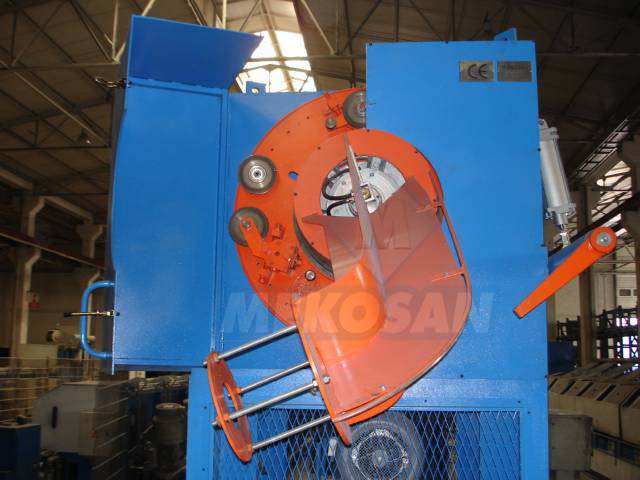

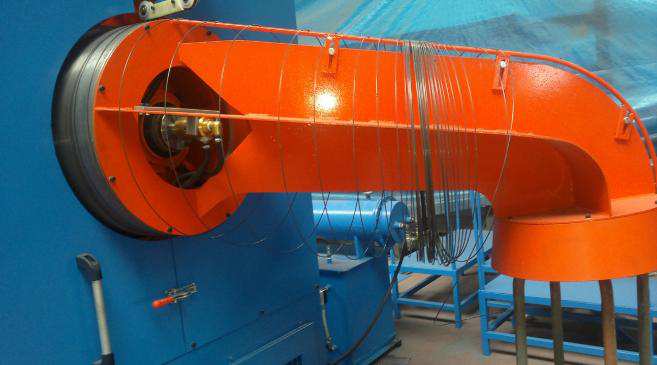

Winding Arm
O cabrestante de enrolamento é uma estrutura sólida soldada que é rigidamente conectada ao eixo de enrolamento por meio de uma chaveta.
O rolamento é apoiado em um flange de ferro fundido que é aparafusado ao corpo da máquina.
Os rolos de deflexão do fio, o porta-matriz e um endireitador são instalados no cabrestante de enrolamento
para obter uma qualidade de fio impecável.
Teor de carbono: baixo, médio alto
Diâmetro do bloco: 500 - 650 mm
Diâmetro do arame: 1.3 - 4.5 mm
